Trong hệ thống điện công nghiệp và dân dụng, thiết bị đóng cắt đóng vai trò cốt lõi giúp đảm bảo an toàn, hạn chế quá tải, ngắn mạch và cháy nổ. Ba thiết bị phổ biến nhất hiện nay gồm MCB, MCCB và ACB, phân loại cụ thể như sau:
-

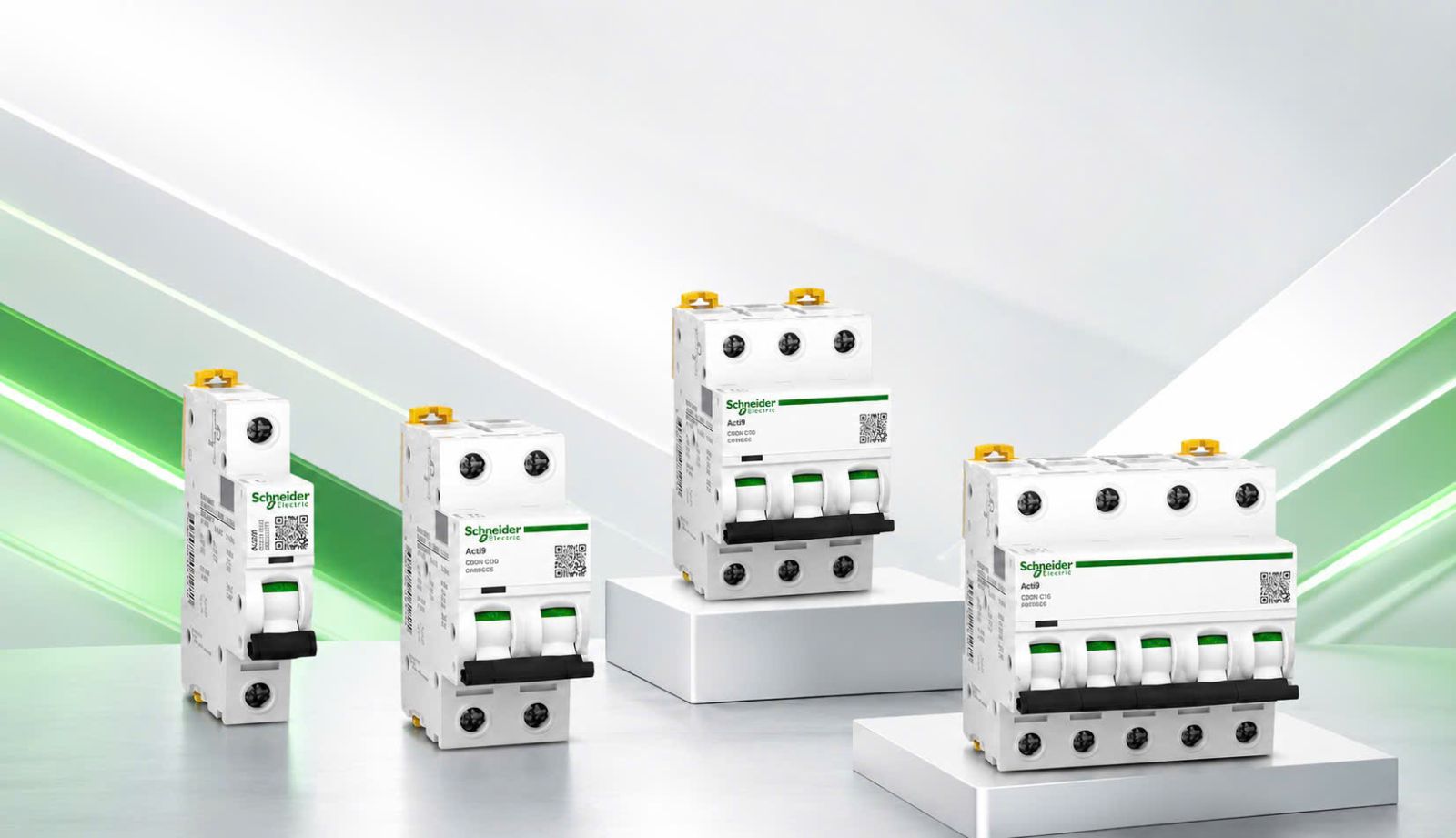

MCB (Miniature Circuit Breaker): Aptomat dạng tép, thiết kế nhỏ gọn lắp trên thanh ray DIN, bảo vệ quá tải và ngắn mạch cho các mạch điện nhỏ. Dòng định mức từ 6A – 125A, dòng cắt 4.5kA – 10kA. Thường ứng dụng trong tủ điện gia đình, tủ chiếu sáng, tủ phân phối phụ (DB, SDB). Ví dụ: 1P cho chiếu sáng, 2P cho tải 1 pha, 3P/4P cho hệ thống 3 pha.
-

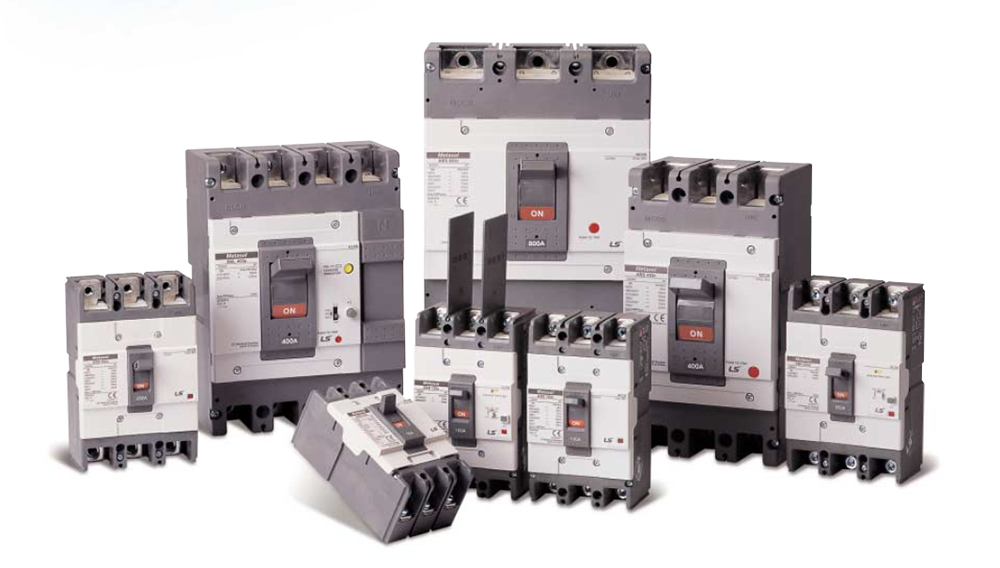

MCCB (Molded Case Circuit Breaker): Aptomat dạng khối, độ bền cơ khí cao, dòng định mức 16A – 1600A và khả năng cắt ngắn mạch lớn (10kA – 100kA). Được trang bị tính năng chỉnh dòng bảo vệ, ứng dụng rộng rãi trong tủ MDB, MSB, ATS, tủ điều khiển động lực cho nhà máy, tòa nhà.
-

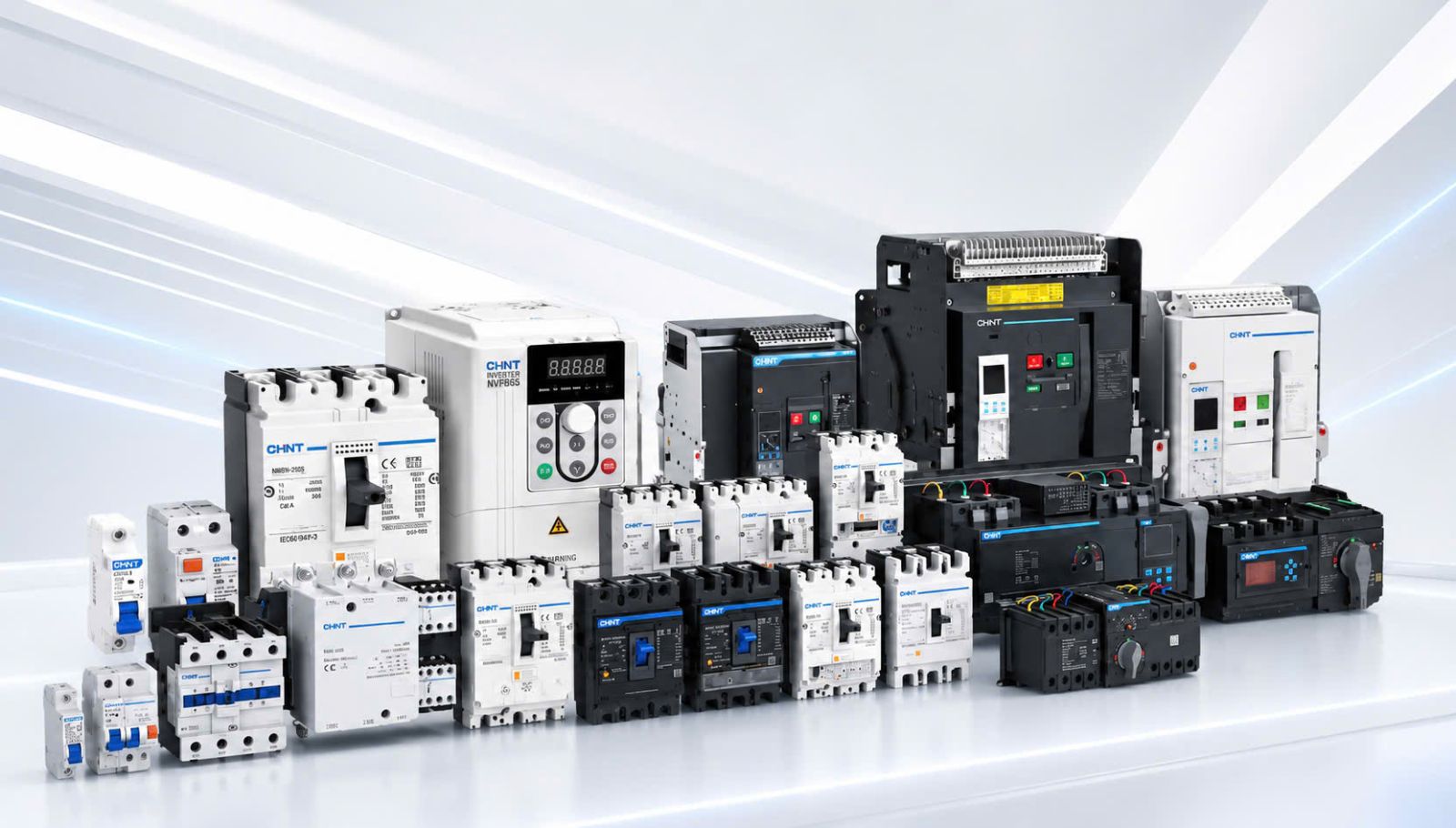

ACB (Air Circuit Breaker): Máy cắt không khí dành cho hệ thống điện công suất lớn ở đầu nguồn, dập hồ quang bằng không khí. Dòng định mức từ 630A – 6300A, khả năng cắt ngắn mạch rất cao, tích hợp bộ điều khiển thông minh để bảo vệ chạm đất, ngắn mạch, quá tải và giám sát điện năng. Thường đặt tại tủ MSB tổng, trạm biến áp, trung tâm thương mại và điện mặt trời.
Bảng so sánh thông số kỹ thuật :
| Tiêu chí | MCB | MCCB | ACB |
| Dòng điện định mức | 6A - 125A | 16A - 1600A | 630A - 6300A |
| Công suất & Khả năng cắt | Nhỏ / Thấp | Trung bình - lớn / Cao | Rất lớn / Rất cao |
| Điều chỉnh bảo vệ | Ít hoặc không | Có thể điều chỉnh | Tích hợp nhiều cấp thông minh |
| Phạm vi ứng dụng | Dân dụng, tải nhỏ | Tủ điện công nghiệp | Đầu nguồn, trạm biến áp |
Hướng dẫn lựa chọn thiết bị đóng cắt
-
Dòng điện tải: Dòng định mức của thiết bị phải lớn hơn dòng tải thực tế. Công thức tính dòng 3 pha:
I = P / (√3 × U × cosφ × η)
(với I: dòng tải, P: công suất, U: điện áp, cosφ: hệ số công suất, η: hiệu suất).
-
Khả năng cắt ngắn mạch (Icc/Icu): Chọn tùy theo quy mô hệ thống như dân dụng (MCB 6kA – 10kA), tủ công nghiệp (MCCB 25kA – 50kA), tủ MSB tổng (ACB 50kA – 100kA). Icu càng cao thì độ an toàn càng lớn.
-
Số cực thiết bị: Chọn 1P (1 pha), 2P (1 pha có trung tính), 3P (3 pha), hoặc 4P (3 pha có bảo vệ trung tính).
-
Môi trường & Tiêu chuẩn: Đánh giá nhiệt độ, điều kiện lắp đặt, khả năng mở rộng. Các dự án lớn nên chọn thương hiệu uy tín (Schneider, ABB, Mitsubishi, LS, Siemens, Chint...) để đảm bảo độ bền.
Việc chọn đúng thiết bị giúp vận hành ổn định và kéo dài tuổi thọ công trình. Công ty TNHH Thương Mại - Xây Dựng Điện Thăng Hoa chuyên thiết kế, sản xuất các loại tủ điện MSB, MDB, ATS, tủ điều khiển và cung cấp thiết bị điện công nghiệp đáp ứng mọi chuẩn kỹ thuật.
