TỦ ĐIỆN TỤ BÙ 280KVAR - MCCB 1000A

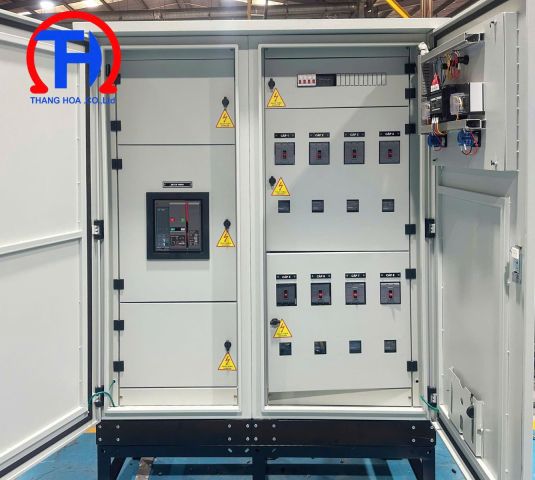

Thiết bị chính: Máy cắt hạ thế / MCCB dung lượng lớn dạng Modul/Khối (với nhãn ghi phía trên tủ là MCCB 1000A, thiết bị dòng HDM/HDM3 của Himel).

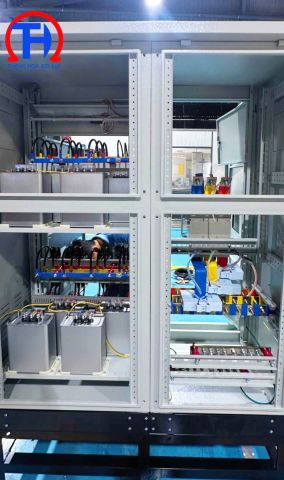

Hệ thống thanh cái (Busbar): Đồng đỏ sơn/bọc phân màu tiêu chuẩn Phase A (Đỏ), Phase B (Vàng), Phase C (Xanh), Trung tính N và Nối đất PE phía dưới.
Biến dòng (CT): Được lắp đặt trên các pha để lấy tín hiệu đo lường dòng điện.

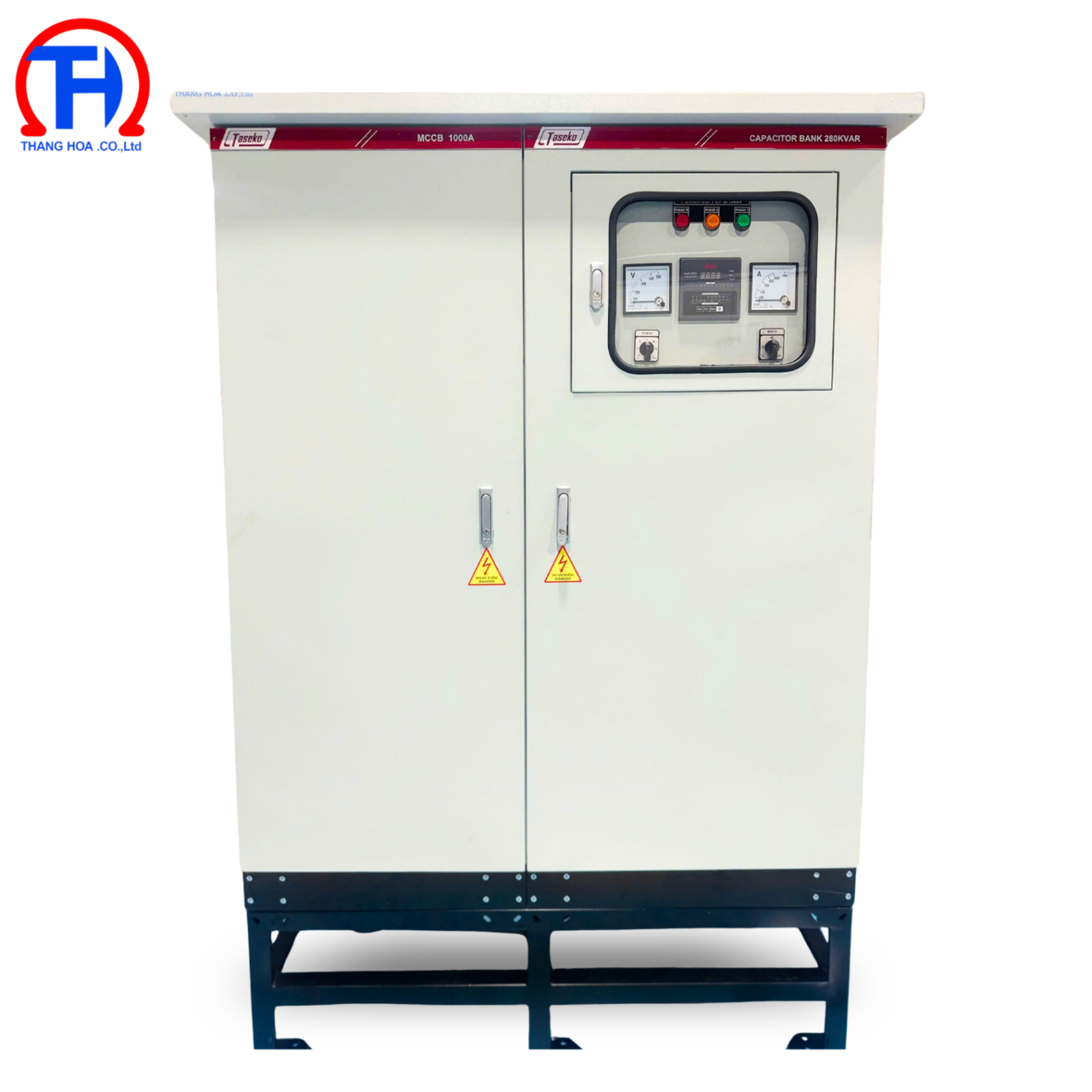

Mặt ngoài tủ:
03 Đèn báo pha (Phase A, B, C - Red, Yellow, Green).
01 Đồng hồ Voltmeter đo điện áp + 01 Công tắc chuyển mạch Voltmeter.
01 Đồng hồ Ampermeter đo dòng điện + 01 Công tắc chuyển mạch Ampermeter.
01 Bộ điều khiển tụ bù tự động (Bộ điều khiển Mikro / Himel PFR).
Bên trong ngăn tủ:
Hàng trên cùng: 01 MCB bảo vệ điều khiển + 01 Bộ điều khiển/Rơ le phụ trợ.

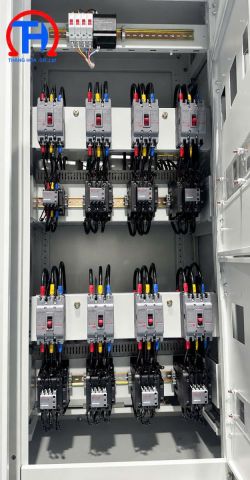

Hệ thống điều khiển đóng cắt tụ bù (8 cấp bù):
08 MCCB/MCB Himel nhành: Dùng để đóng ngắt/bảo vệ ngắn mạch riêng cho từng cấp tụ.
08 Contactor Himel (Dòng chuyên dụng đóng cắt tụ bù): Đi kèm điện trở xả/cuộn dây dập dòng đột biến (Inrush current limiter).
Dây động lực: Dây cáp điện màu đen bọc đầu cốt phân màu theo chuẩn R-S-T.
